В липні 2025 року в ДП «УКРМЕТРТЕСТСТАНДАРТ» завершено науково-дослідну роботу «Удосконалення Вторинного еталона одиниці електричної потужності для промислового діапазону частот ВЕТУ 08-08-01-08».

Вторинний еталон одиниці електричної потужності для промислового діапазону частот ВЕТУ 08-08-01-08 (далі – вторинний еталон) призначений для передачі розміру одиниці електричної потужності, енергії та коефіцієнта потужності від Національного (державного первинного) еталона одиниць електричної потужності і коефіцієнта потужності НДЕТУ ЕМ-08-2023 робочим еталонам з відносною похибкою 0,1 % та 0,05 % в автоматизованому режимі у таких галузях, як енергетика, металургія, машинобудування, транспорт тощо. Загальний парк робочих еталонів - близько 1,5 тис. одиниць.

Вторинний еталон створено у 2007 році, удосконалено – у 2025 році.

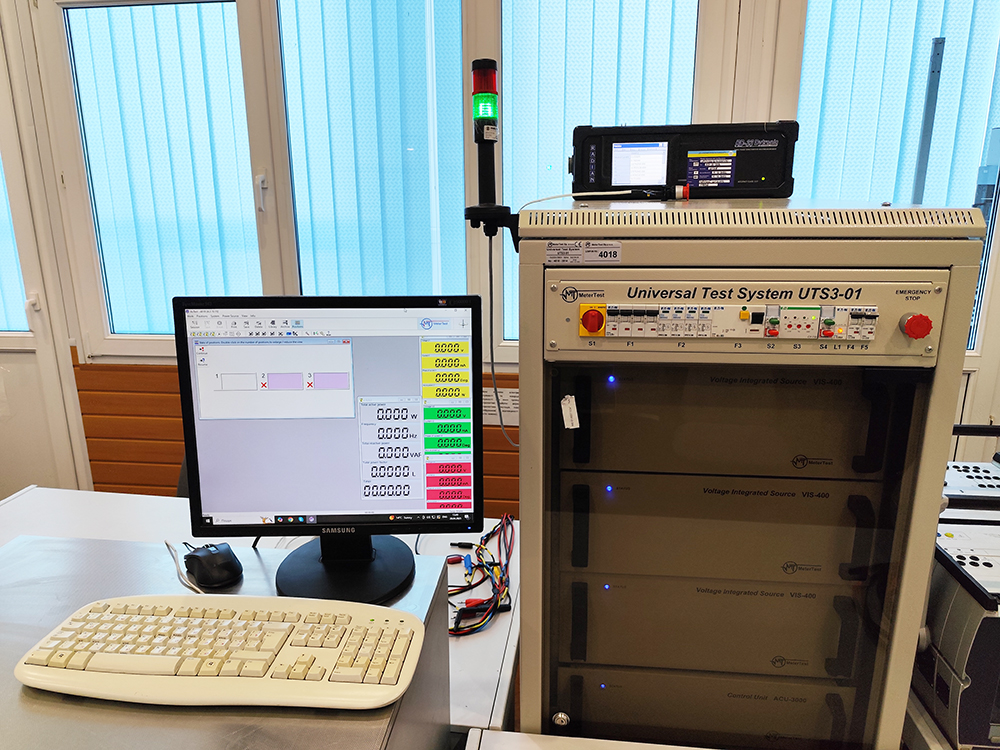

Удосконалення еталону здійснювалося шляхом включення до його складу сучасного прецизійного вимірювального обладнання передових виробників з подальшим дослідженням його метрологічних характеристик. На відміну від існуючого вторинного еталону ВЕТУ 08-08-01-08, удосконалений вторинний еталон ВЕТУ 08-08-01-25 додатково забезпечує передачу розміру одиниці електричної енергії від 0,0075 Вт·с до 3 500 Вт·с (при інтервалі вимірювань від 1 с до 100 с) та коефіцієнта потужності від -1 до 1 робочим еталонам та засобам вимірювальної техніки з відносною похибкою 0,1 % та 0,05 % в автоматизованому режимі.

Основні метрологічні характеристики удосконаленого еталона:

Діапазон значень одиниць, що зберігаються і відтворюються:

• активної електричної потужності - від 0,0005 Вт до 216 000 Вт;
• реактивної електричної потужності - від 0,0075 вар до 126 000 вар;
• активної електричної енергії - від 0,0075 Вт·с до 126 000 Вт·с;
• реактивної електричної енергії - від 0,0075 вар·с до 126 000 вар·с при значеннях напруги від 1 В до 600 В, сили струму від 0,001 А до 120 А, частоти від 40 Гц до 70 Гц, коефіцієнта потужності від -1 до 1, інтервалі вимірювань від 1 с до 100 с.

Відносне СКВ відхилу результатів вимірювань – від 3,1·10-6 до  3,2·10-5.

Відносна невизначеність вимірювань електричної потужності, енергії та коефіцієнта потужності:

за типом А                        –  uA – від 3,1·10-6 до  3,2·10-5;

за типом B                        –  uB – від 5,8·10-5 до  9,0·10-5;

розширена                         – U – від 1,2·10-4 до  2,0·10-4.

Відносну невизначеність оцінено при P = 0,95 і k = 2.

Метрологічні характеристики вторинного еталона підтверджено під час досліджень в ході науково-дослідної роботи.

Наказом генерального директора ДП «УКРМЕТРТЕСТСТАНДАРТ» еталон затверджено як вторинний еталон одиниці електричної потужності для промислового діапазону частот.

Керівник теми:

Шевкун С.М., заступник директора інституту № 3 з наукової діяльності, к.т.н., ст. дослідник.

Відповідальні виконавці – наукові фахівці інституту № 3.
